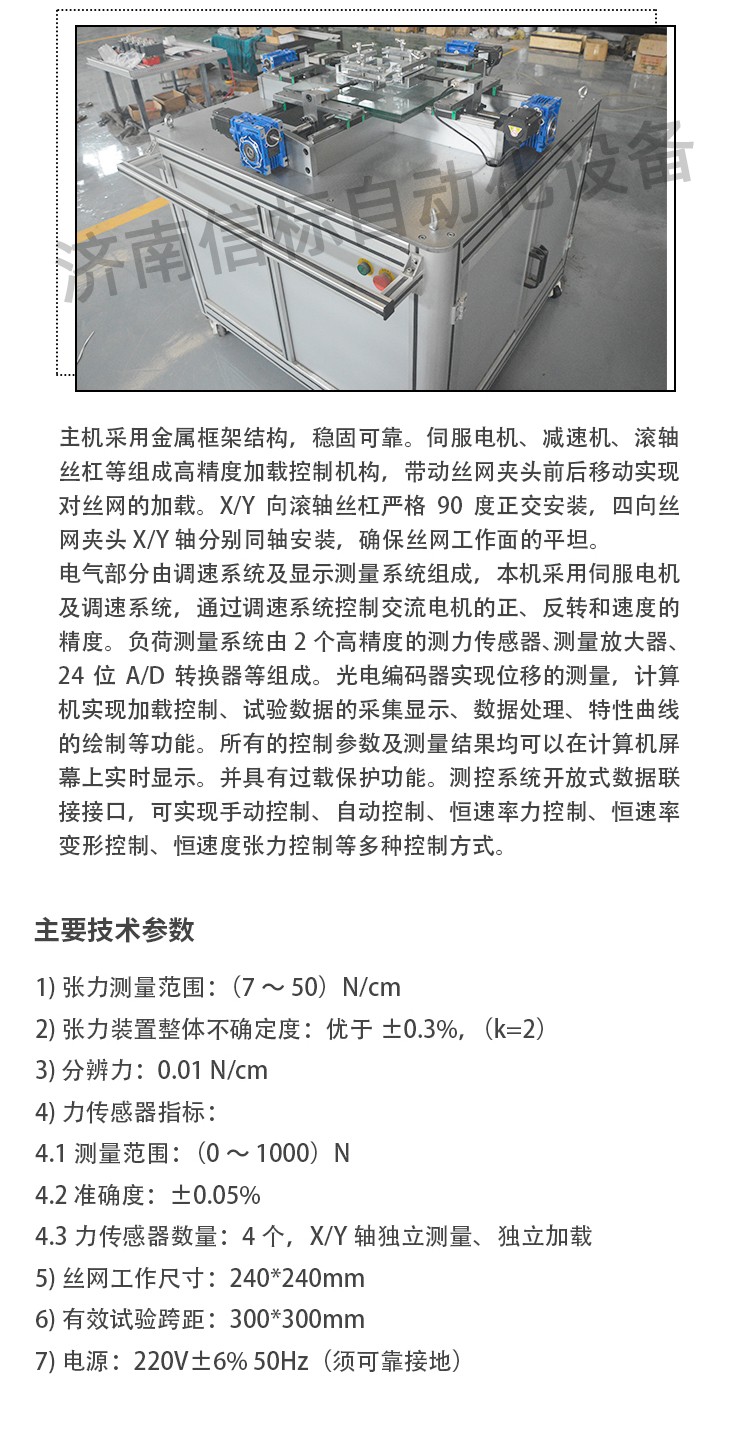

主要功能及技術指標： 1.主要技術指標 1) 張力測量范圍：（7～50）N/cm 2) 張力裝置整體不確定度：優于±0.3%，（k=2） 3) 分辨力：0.01 N/cm 4) 力傳感器指標： 4.1測量范圍：（0～1000）N 4.2 準確度：±0.05% 4.3力傳感器數量：4個，X/Y軸獨立測量、獨立加載 5) 絲網工作尺寸：240*240mm 6) 有效試驗跨距：300*300mm 7) 電源：220V±6% 50Hz（須可靠接地） 2.主要功能： 1) 四向聯動同步加載，系統根據相對力和單點相對位移，自動調整，包正絲網在拉伸區域內的受力均衡，較老式機械加載有本質區別，軟件內部增加縱橫纖維相對力補償算法），保證對絲網加載過程的四個方向受力均勻。 2) 四向伺服電機獨立控制加載，XY軸正交方向獨立加載力測量反饋，確保加載過程的同步以及張力保載力的穩定。 3) 具有任意工作位置的限位保護功能及過載、過流保護功能，可靠、安全。 4) 實驗完畢具備自動復位功能，恢復到小牽引力狀態，防止長時間帶載，影響絲網的性能。 5) 配備計算機控制系統，自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用，具有數據記錄及校準報告報表功能。 6) 專用測控軟件，可實現手動控制、自動控制、恒速率力控制、恒速率變形控制、恒速度張力控制等多種控制方式。 軟件界面圖 7) 采用240mm絲網，工作面更加穩定，適用更多不同的張力計測量。絲網符合GB/T 5330《工業用金屬絲編織方孔篩網》或GB/T 14014《合成纖維篩網》標準要求，絲網目數大于20目/厘米
|
